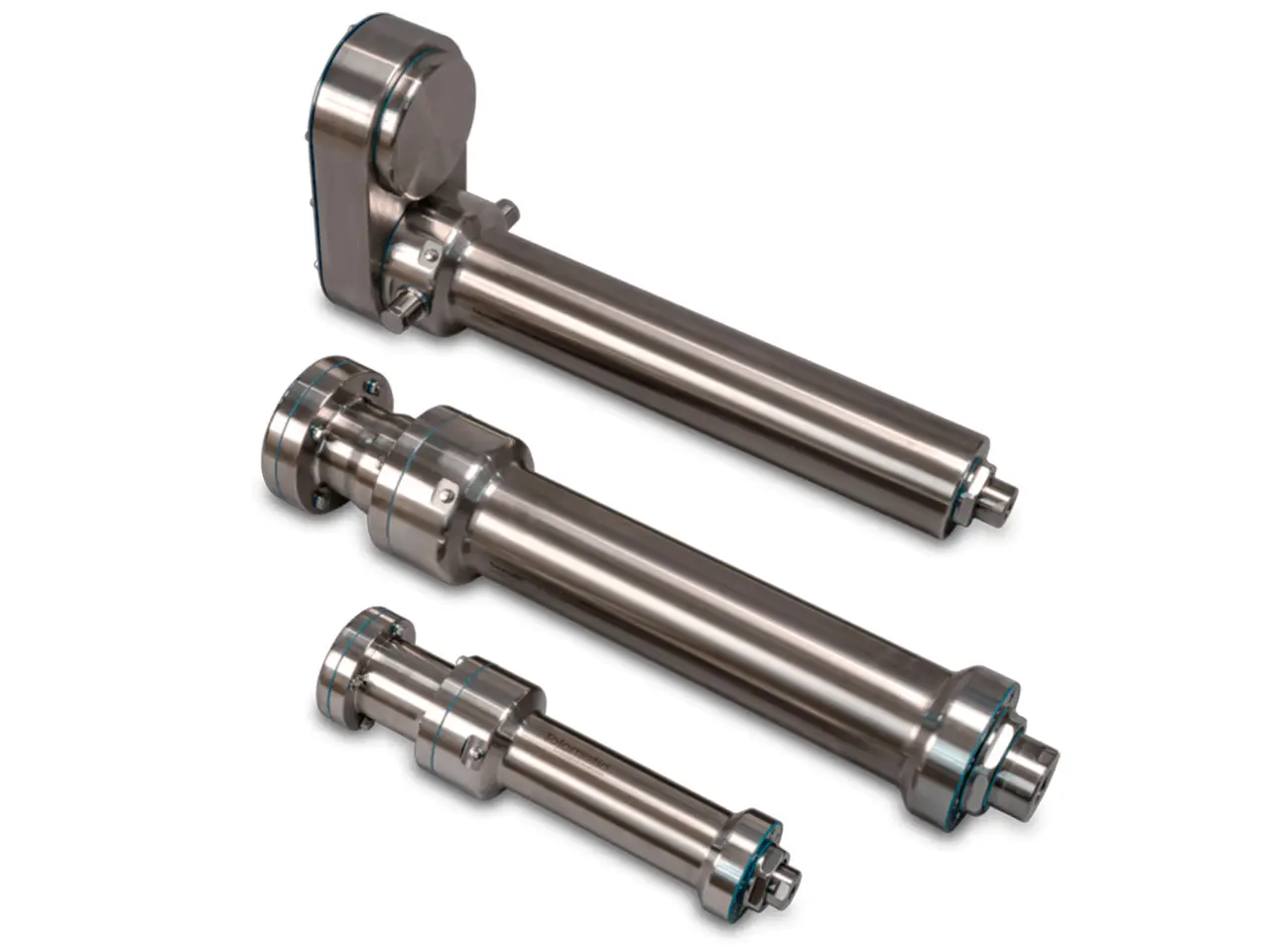

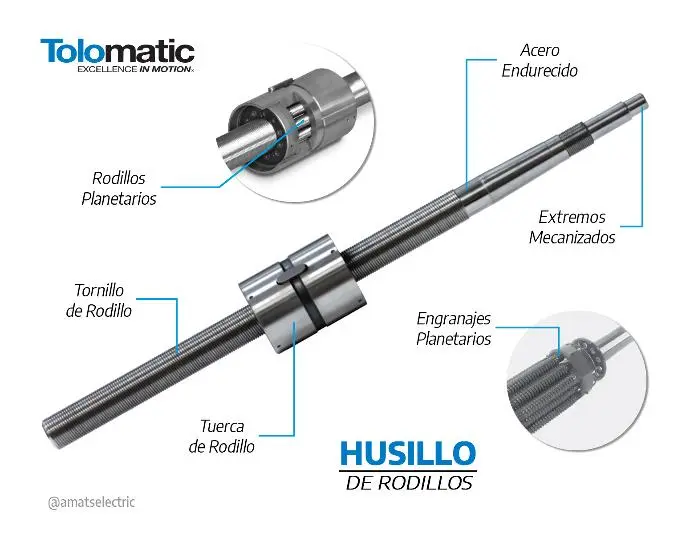

HUSILLO DE RODILLO PLANETARIO
Una solución de movimiento lineal robusta, compacta y de mayor fuerza. Su larga vida útil, diseño flexible y funcionamiento eficiente garantizan un tiempo de inactividad mínimo y maximizan su retorno de inversión.
Disponible en tamaños, cables y longitudes estándar.

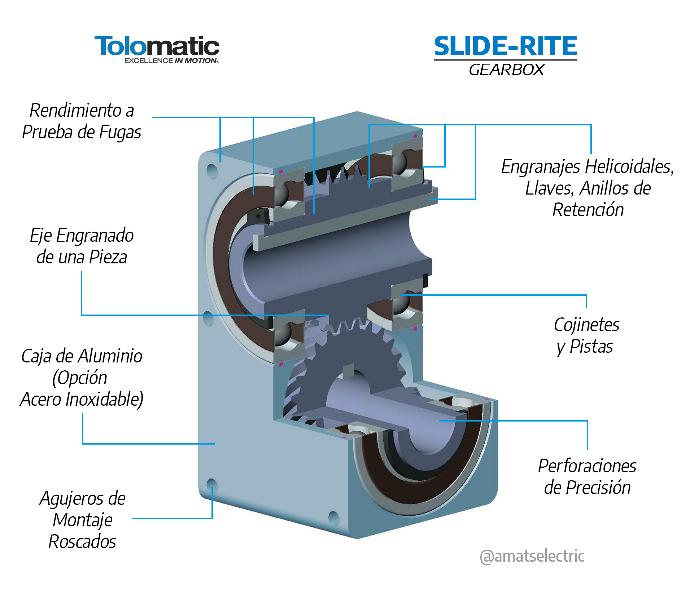

"SLIDE-RITE" GEARBOX
Su exclusivo diseño flotante mantiene una perfecta alineación de ejes, lo que permite una fácil instalación. Una solida carcasa de aluminio de una sola pieza sella los engranes contra contaminantes externos, lo que proporciona un funcionamiento suave.
Consta de dos engranes helicoidales de 45° que se engranan en ángulo recto; diseñados para girar la potencia a 90°. Puede operarse en cualquier dirección y puede deslizarse axialmente a lo largo del eje impulsor o conducido.
Video: A través de esta demostración nuestro ingeniero de producto Fernando Rodríguez explica las características principales del "Husillo de Rodillos" y la Caja de Engranes "Slide-Rite Gearbox" que son productos ideales para emplearse en aplicaciones de Corte, Posicionamiento, Control, Simulación, Molde, etc., en la industria.
¿Requieres atención Personalizada?
Para atención vía telefónica llámanos:
722-541-4584 y 722-508-0234

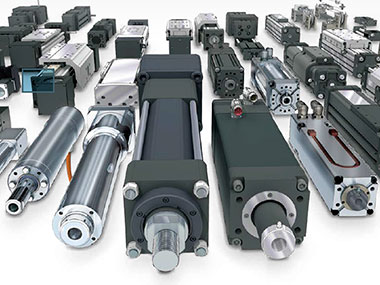

Movimiento Lineal con Actuadores Eléctricos
Los Actuadores Eléctricos Tolomatic son la alternativa limpia para mover, desplazar, cargar, animar, etc. objetos que supera el rendimiento de los sistemas hidráulicos o neumáticos tradicionales, beneficiando así a la comunidad industrial.
Tolomatic cuenta con una gran familia de Actuadores Lineales con Vástago o Carrier, de Tornillo o de Banda, que destacan por su fuerza, velocidad, precisión, control, posición, carrera, operación, que facilita su integración con tecnologías enfocadas a la Industria 4.0 y IIoT.

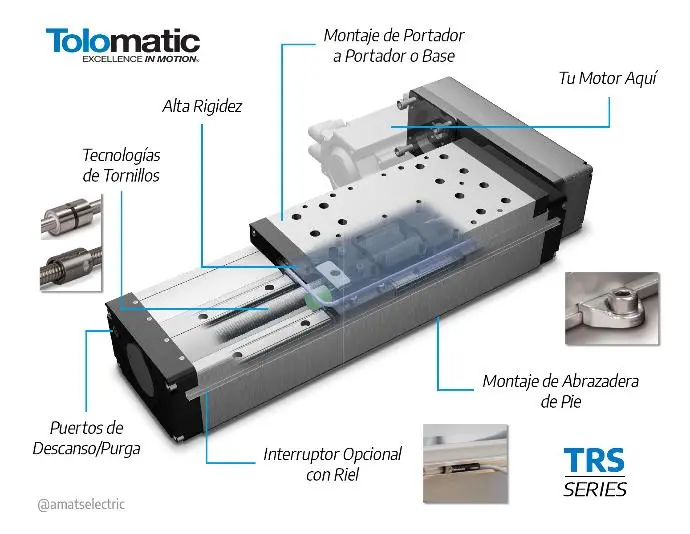

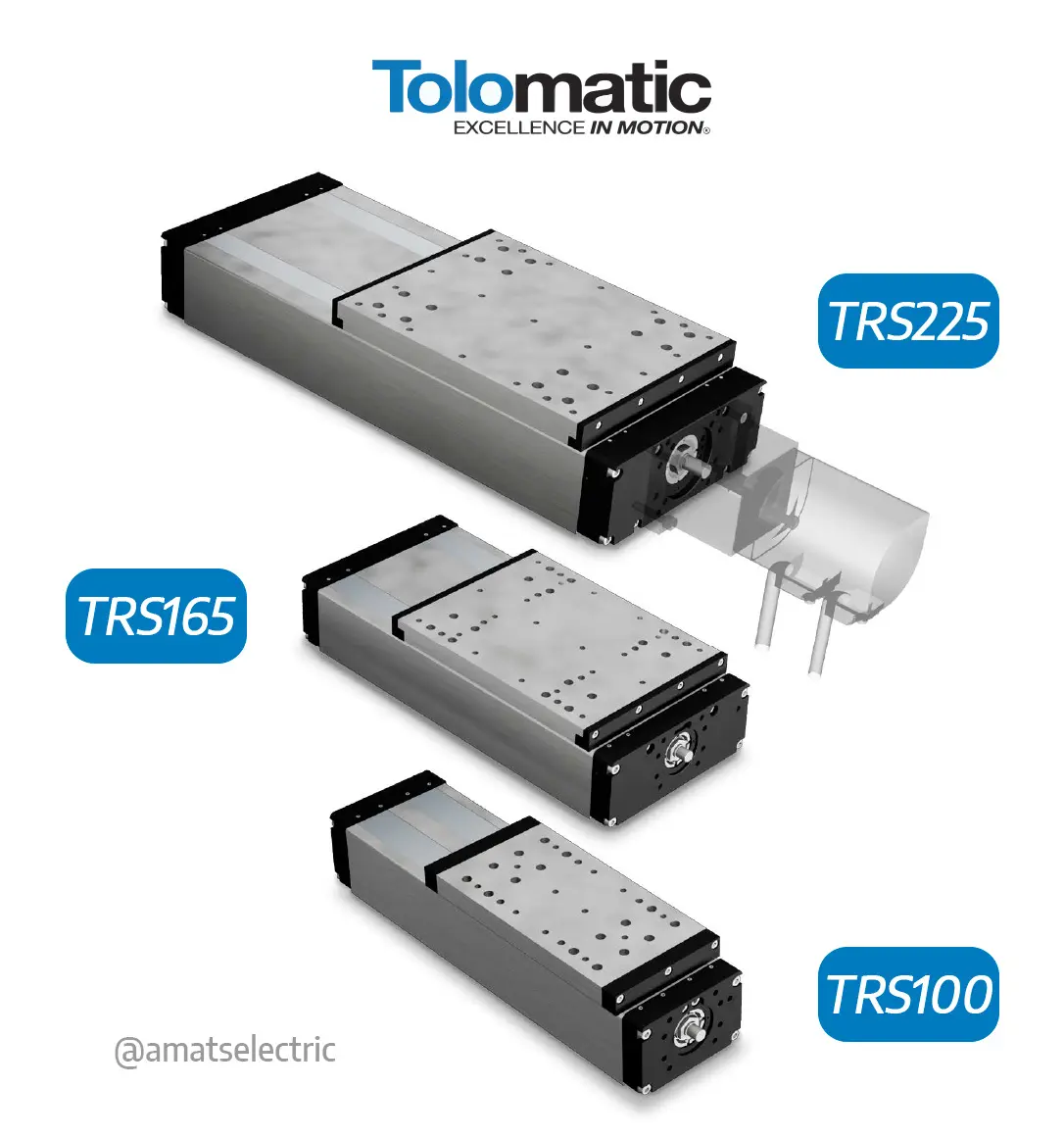

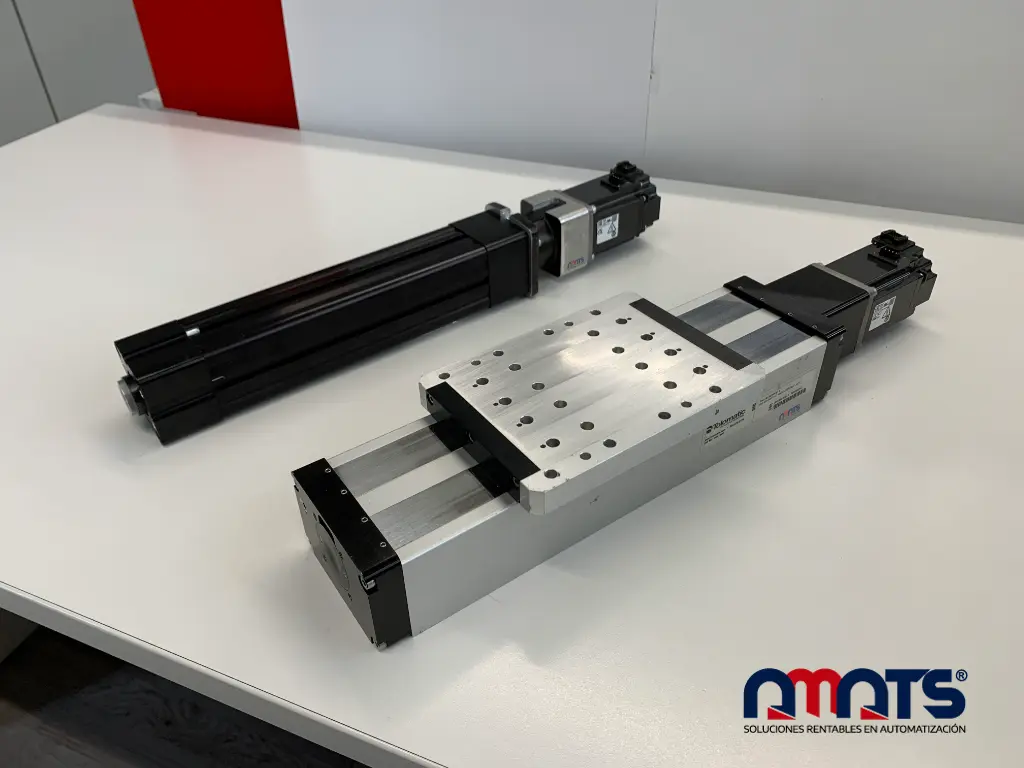

ACTUADOR LINEAL DE DOBLE RIEL "TRS"
Actuador lineal de plataforma con riel de perfil doble; construido para ser altamente rígido, fácilmente configurable y diseñado para precisión ; su flexibilidad se logra a través del diseño de carrera que es configurable.
Características:
- Riel de perfil doble con cojinetes que minimizan la deflexión para lograr una alta rigidez y un posicionamiento preciso.
- Tecnologías de tornillos para satisfacer diversas necesidades de aplicación.
- Reducción dentro del actuador mediante puntos de purga/descanso.
- Carreras de hasta 86,6 pulgadas o 2,200 mm.
- Velocidades de desplazamiento de hasta 50 in/s o 1,270 mm/s.
- Capacidades de carga de hasta 4,320 Ib o 1,960 kg
- Precisión del paso de la tuerca del rodillo ± 0,0004 in/ft (± 0,0102 mm/300 mm)
- Precisión del paso de la tuerca esférica: ± 0,004 in/ft (± 0,100 mm/300 mm)

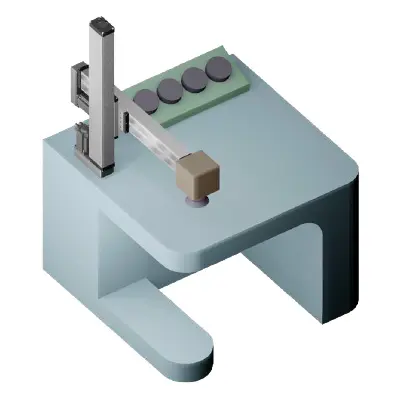

Algunas Aplicaciones con el "TRS"

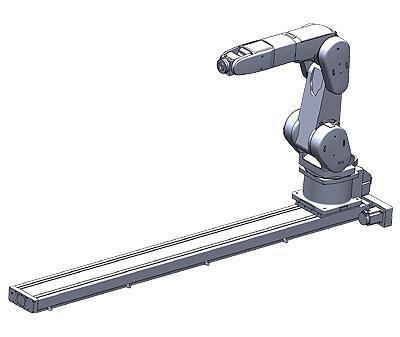

Séptimo Eje

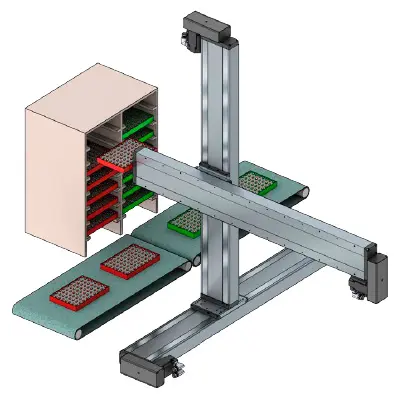

Almacenamiento Automatizado
Pick And Place

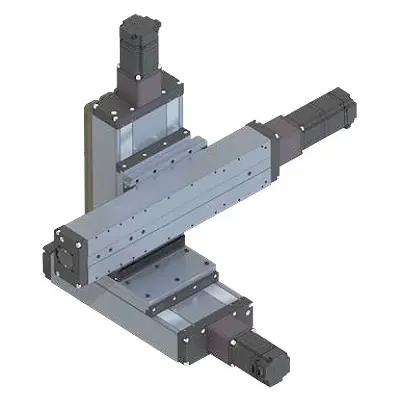

Posicionamiento de Tres Ejes

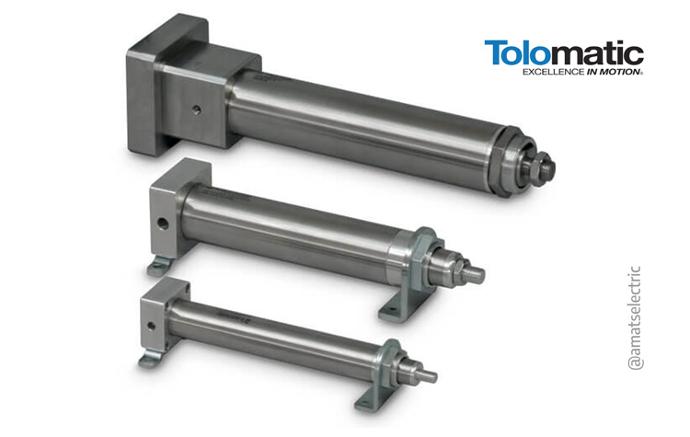

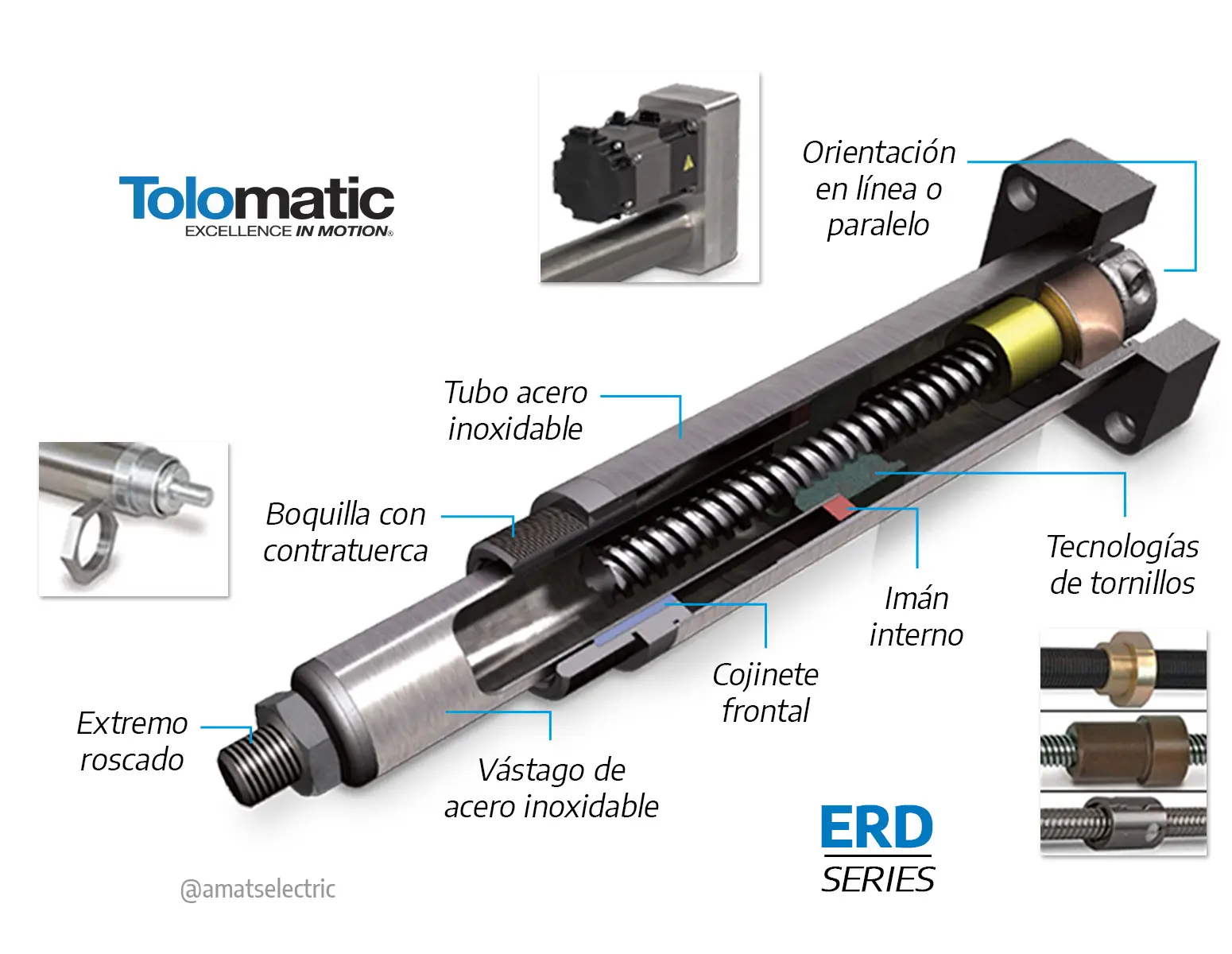

ACTUADOR ELÉCTRICO "ERD" TOLOMATIC
Es un actuador eléctrico económico , compatible con servomotores Mitsubishi Electric y motores a paso de montaje tipo NEMA; es la solución flexible, potente creada por Tolomatic; diseñado como alternativa para remplazar a los actuadores neumáticos; rentable para la automatización de procesos manuales.
¿Por qué elegir el actuador eléctrico ERD?
- Los productos estilo "vástago" son más rentables
- Es compatible con la mayoría de los cilindros neumáticos desechables
- La opción de acero inoxidable ofrece resistencia a la corrosión para entornos hostiles
Características:
- P67 e IP69K
- Carrera máxima 609 mm
- Fuerza máxima 2224 N
- Velocidad máxima 1016 mm/s
- Opción de tornillo de bolas y ACME
- Capacidad de fuerza/empuje de hasta 2,2 KN
- Longitud de carrera de hasta 24 pulgadas
- Opciones de guía y anti-giro
- Soluciones de motor/controlador/accionamiento servo y paso a paso
- Acero inoxidable

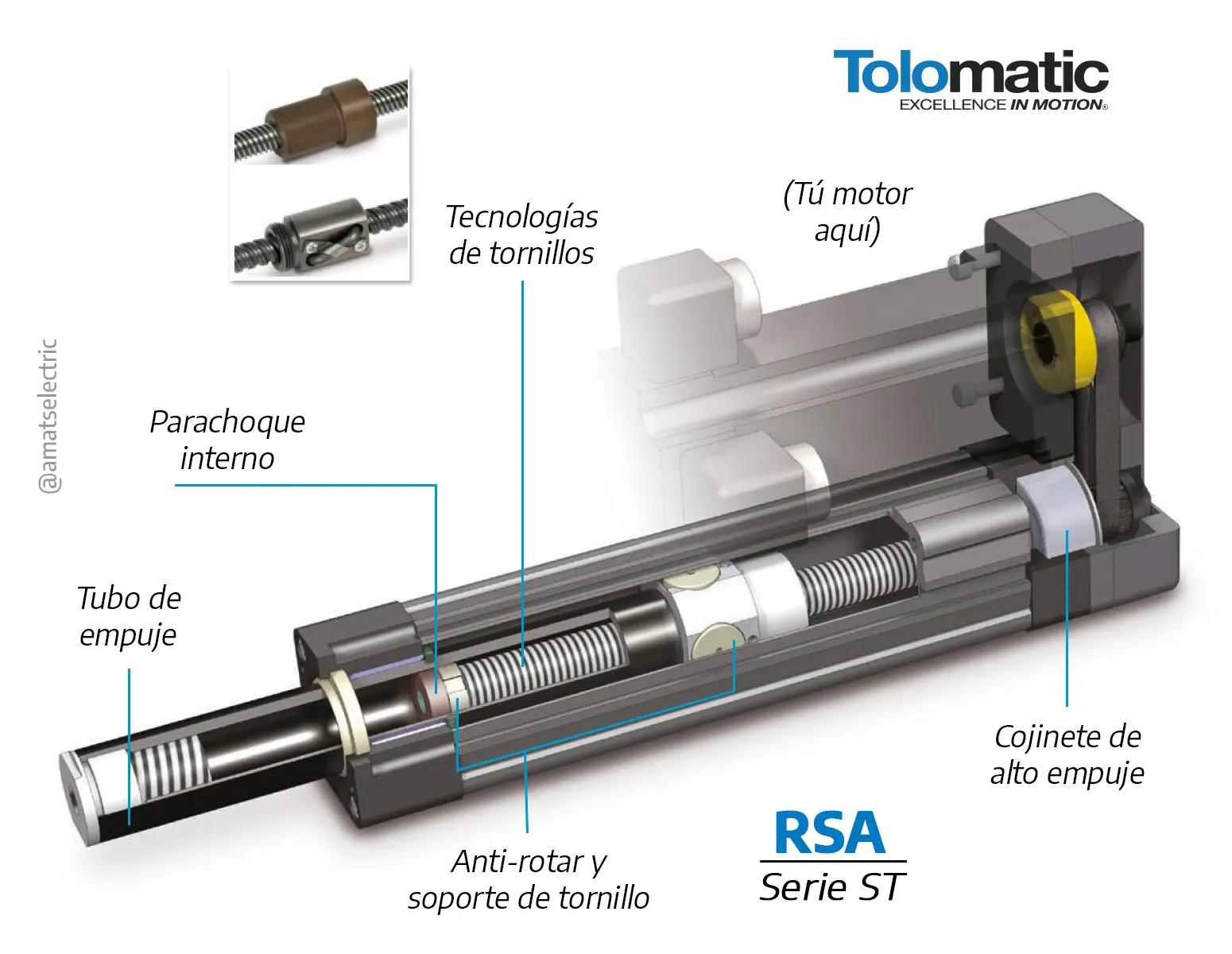

ACTUADOR DE VARILLA LINEAL "RSA-ST"
Los actuadores eléctricos de varilla lineal RSA-ST estándar, presentan un rendimiento preciso y de fuerza media. Los cojinetes de alto empuje y los parachoques internos ofrecen una mejor resistencia; cáscara de aluminio rígida que permite un fácil montaje de interruptores y sensores. Su diseño compacto y funcionamiento hacen que sea excelente para aplicaciones generales de control de movimiento, de cargas guiadas, sistemas de manipulación de materiales, cambio de posicionamiento, embalaje, etc...
Características:
- IP67
- Fuerza máxima 17917 N
- Carrera máxima 1524 mm
- Aluminio anodizado
- Opciones de tornillos de bolsas, macizos y de broche
- Opción de husillo de bolas de bajo juego
- Montaje flexible
- Vida útil prolongada

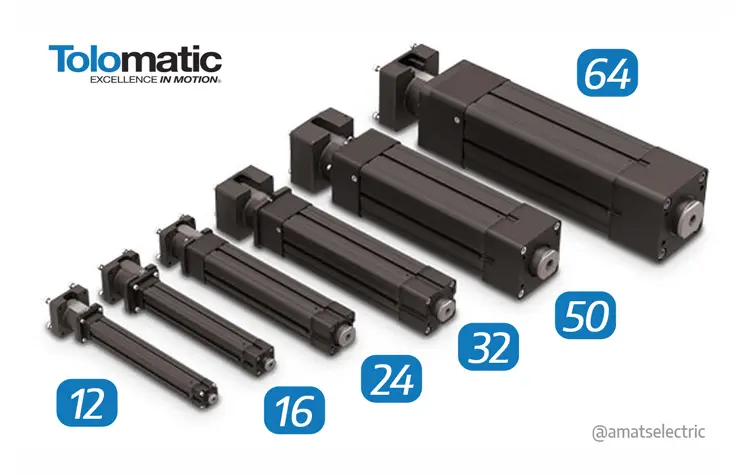

(6 tamaños de cuerpo con longitudes de carrera hechas a medida)

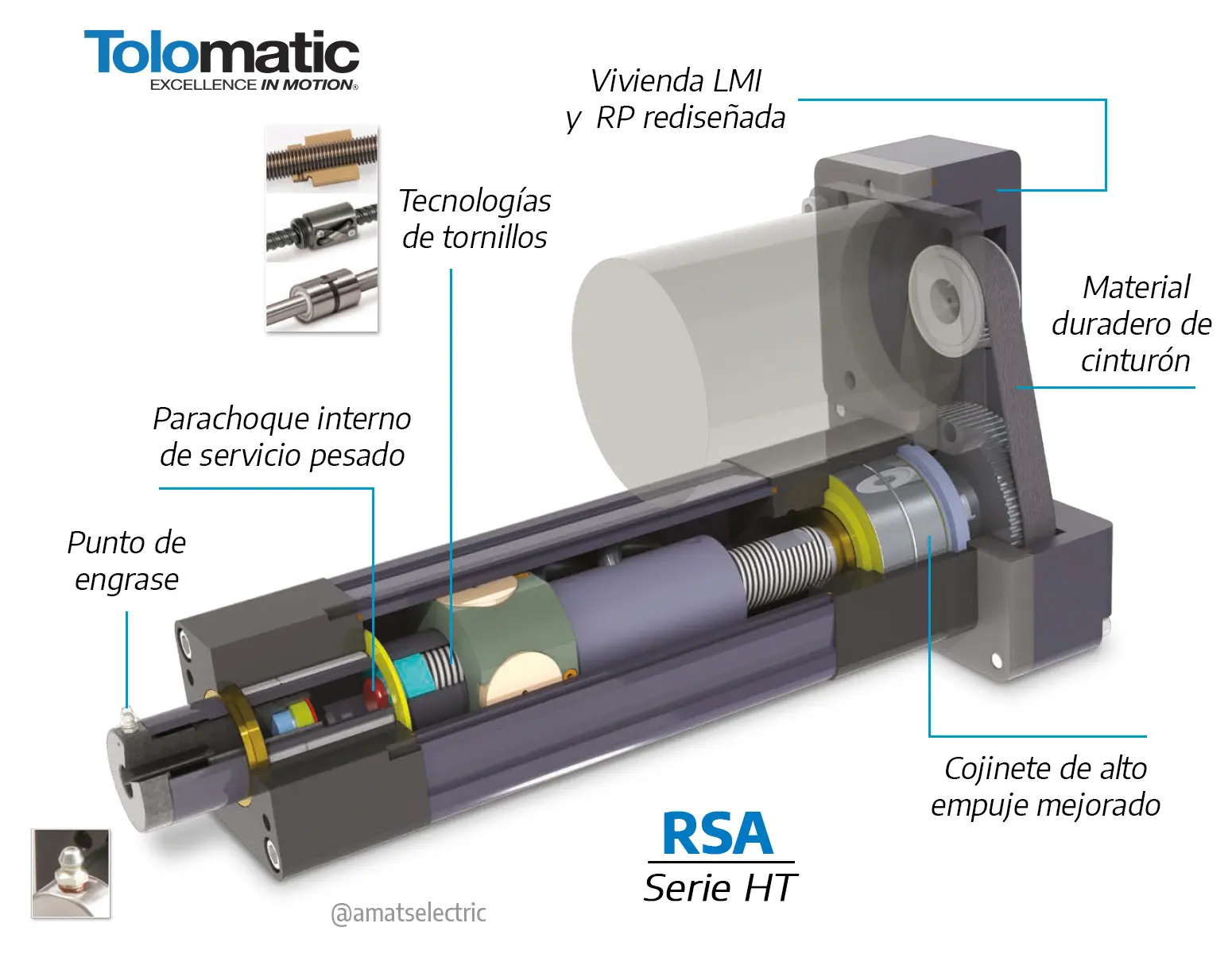

ACTUADOR DE ALTA RESISTENCIA Y SERVICIO PESADO "RSA-HT".
Adaptable a motores grandes, ofrecen gran fuerza y excelente precisión. Cuentan con selecciones de husillos de bolas o de rodillos, cojinete mejorado de alto empuje y parachoques internos de alta resistencia. El engrasador estándar prolonga la vida útil del tornillo al hacer que la relubricación sea fácil, sin necesidad de desmontarlo. Son adecuados para accionamiento de válvulas, aplicaciones de moldeo por inyección, etc.
Características:
- IP67 para proteger contra la entrada de polvo y agua
- Fuerza máxima 58001 N
- Carrera máxima 1524 mm
- Velocidad máxima 1473 mm/s
- Opción de husillos de bolas y rodillos
- Longitudes de carrera de hasta 60 pulgadas

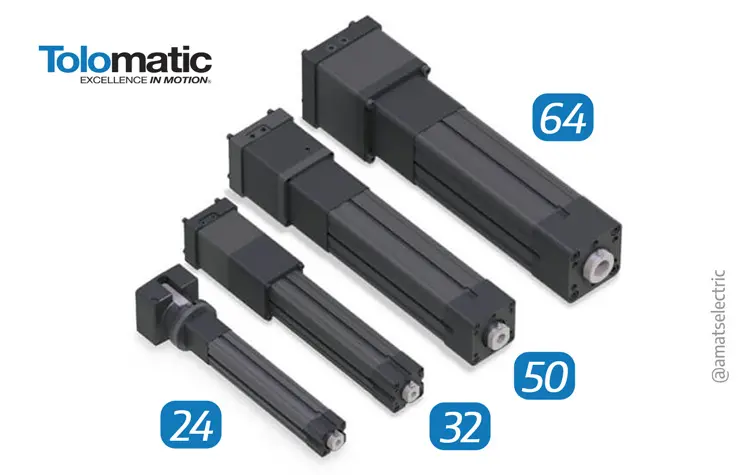

(4 tamaños de cuerpo con componentes de transmisión de fuerza mejorados: cojinetes, acopladores, correas, poleas)

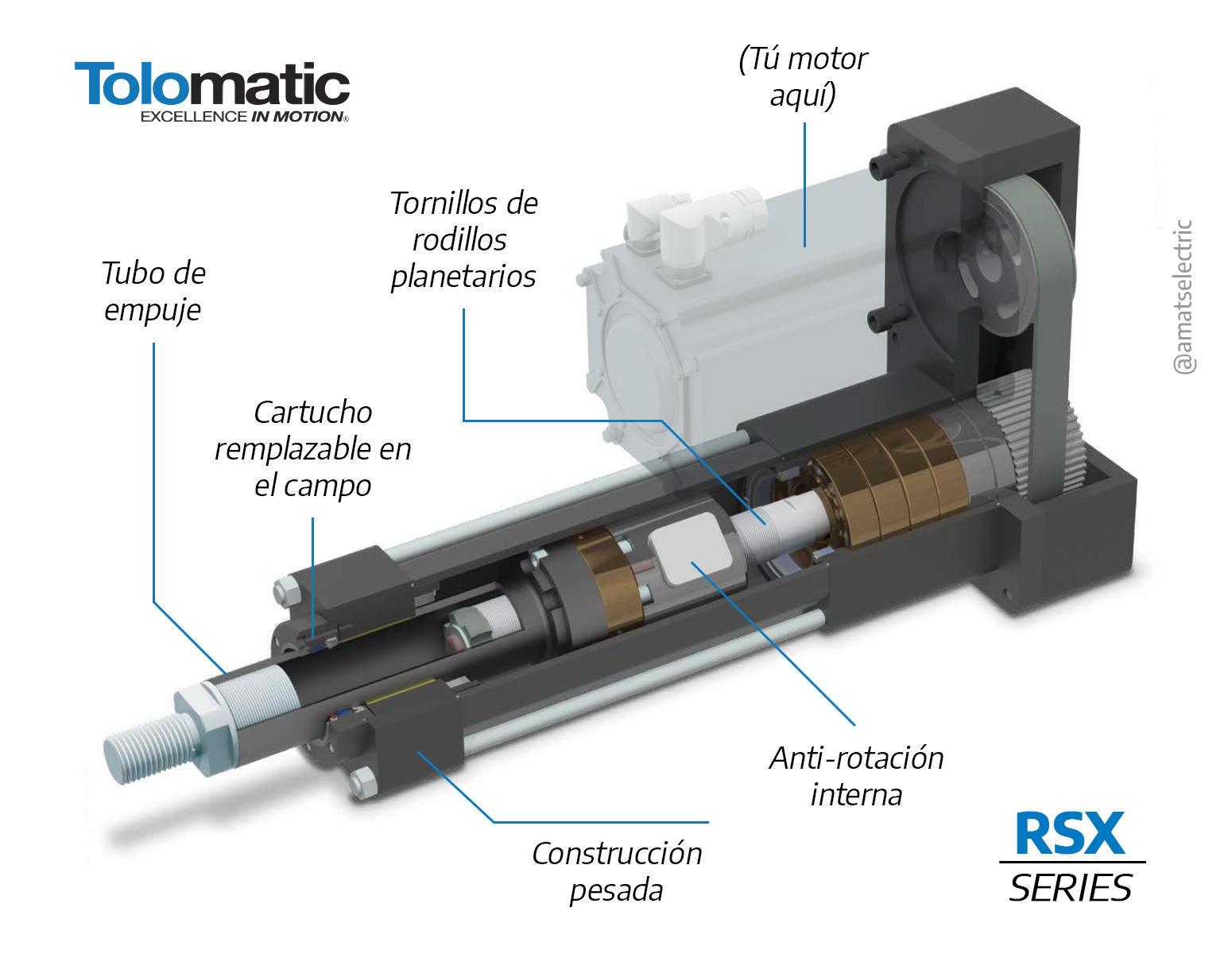

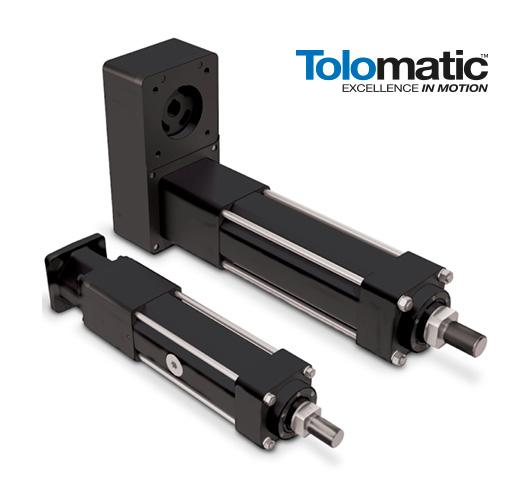

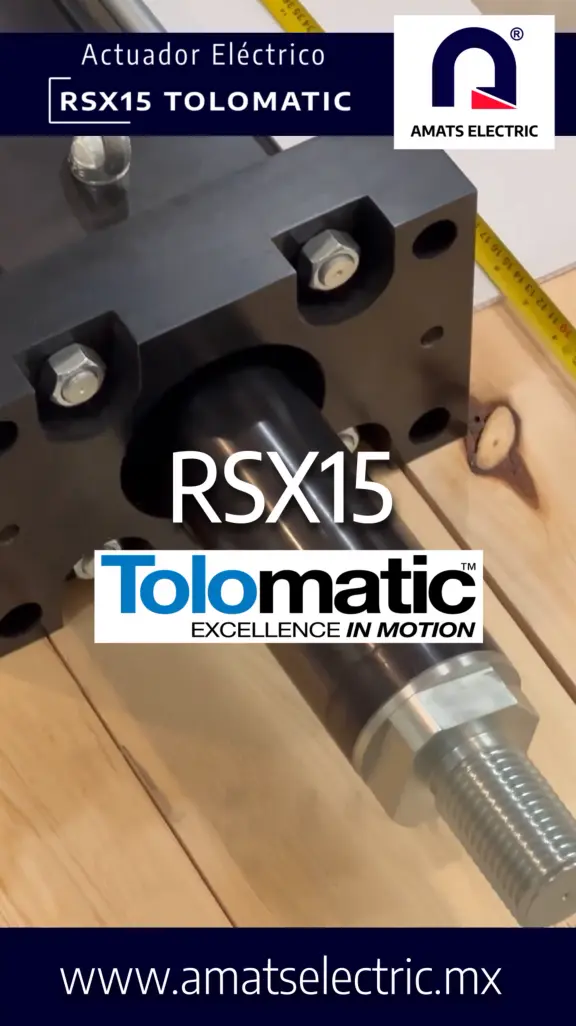

ACTUADOR DE ALTA FUERZA "RSX"
La familia de actuadores RSX es más eficiente y ofrecen una mejor precisión. La plataforma esta diseñada para un ciclo de trabajo del 100%, servicio resistente, probada para ofrecer un rendimiento confiable en condiciones exigentes. Esta serie de actuadores reduce las fugas y aumenta el rendimiento de tu sistema.
Características:
- IP67 para proteger contra la entrada de polvo y agua
- Rodillo planetario accionado por tornillo para una vida prolongada y constante
- Cascara de aluminio anodizado de capa tipo III para soportar entornos exigentes
- Función anti-rotación de la varilla de empuje estándar
- Compatible con servomotores y cajas de cambios con tamaños de bastidor de hasta 215 mm
- Opción de varilla de empuje de acero inoxidable y revestimiento epoxi blanco de calidad alimentaria
- Carrera máxima 665 mm
- Fuerza máxima 222.4 KN
- Velocidad máxima 760 mm/s
(3 tamaños de cuerpo)
MAYOR FUERZA DE APLICACIÓN
(Para tornillo de potencia)

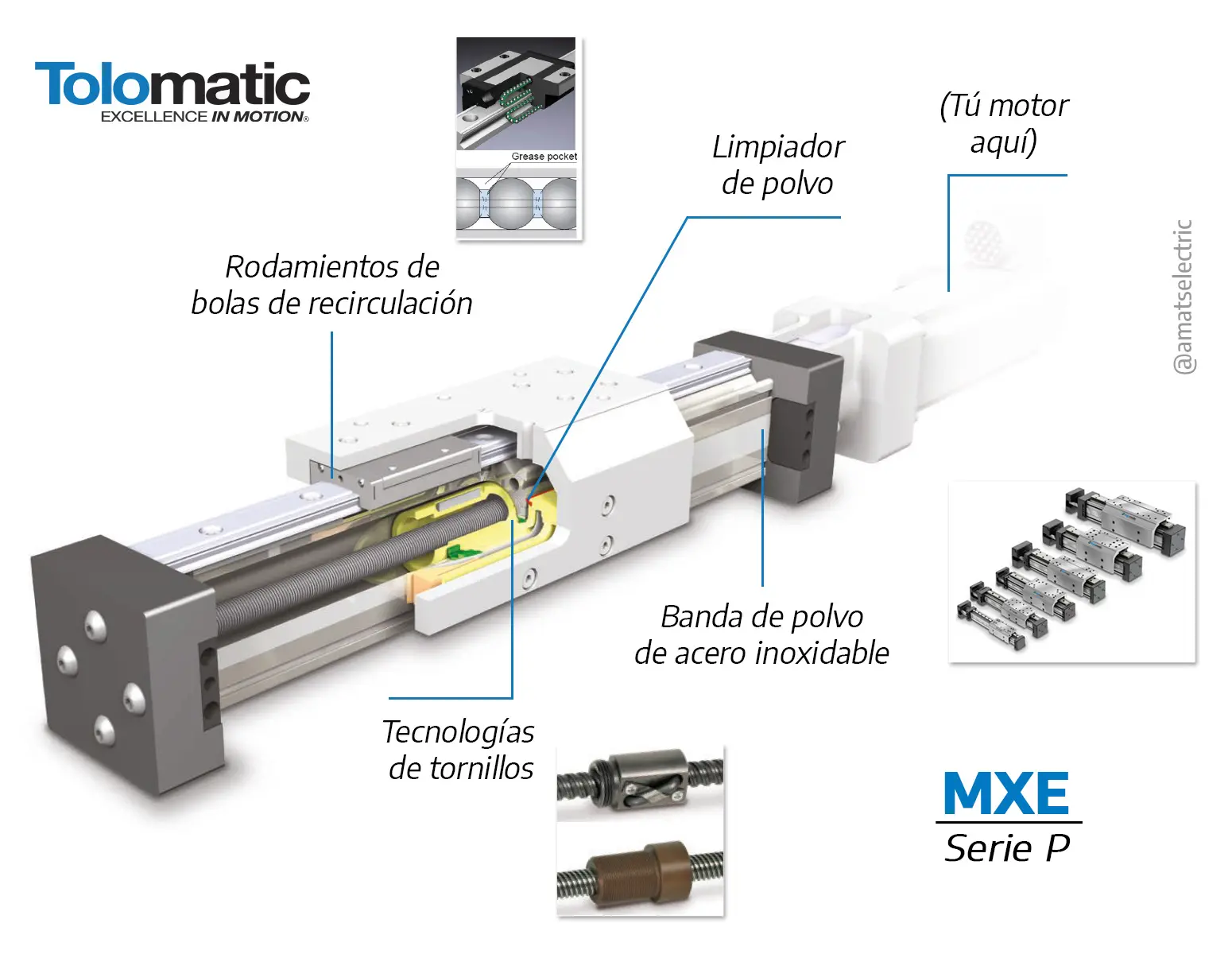

ACTUADOR LINEAL "MXE-P"
Diseño eléctrico sin vástago accionado por tornillo con sistema de soporte de riel perfilado para cargas grandes y momentos de flexión elevados.

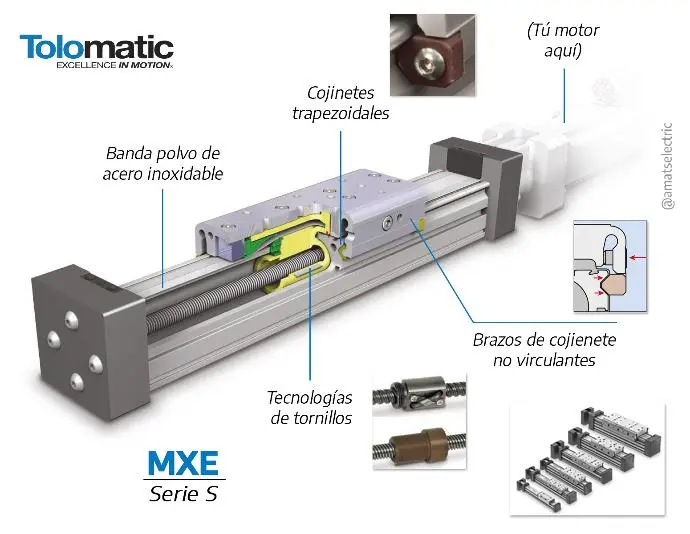

ACTUADOR LINEAL "MXE-S"
Diseño eléctrico sin vástago accionado por tornillo con soporte de rodamiento sólido para una larga vida útil, ideal para cargas moderadas.
- Carrera máxima 4521 mm
- Fuerza máxima 19127 N
- Velocidad máxima 1524 mm
- Carga máxima 586/236 kg
- IP44
- Aluminio anodizado con acero inoxidable
- Para aplicaciones con fuerzas elevadas, precisión elevada y de media inercia
VELOCIDAD ALTA Y ALCANCE MAYOR
(Para bandas)

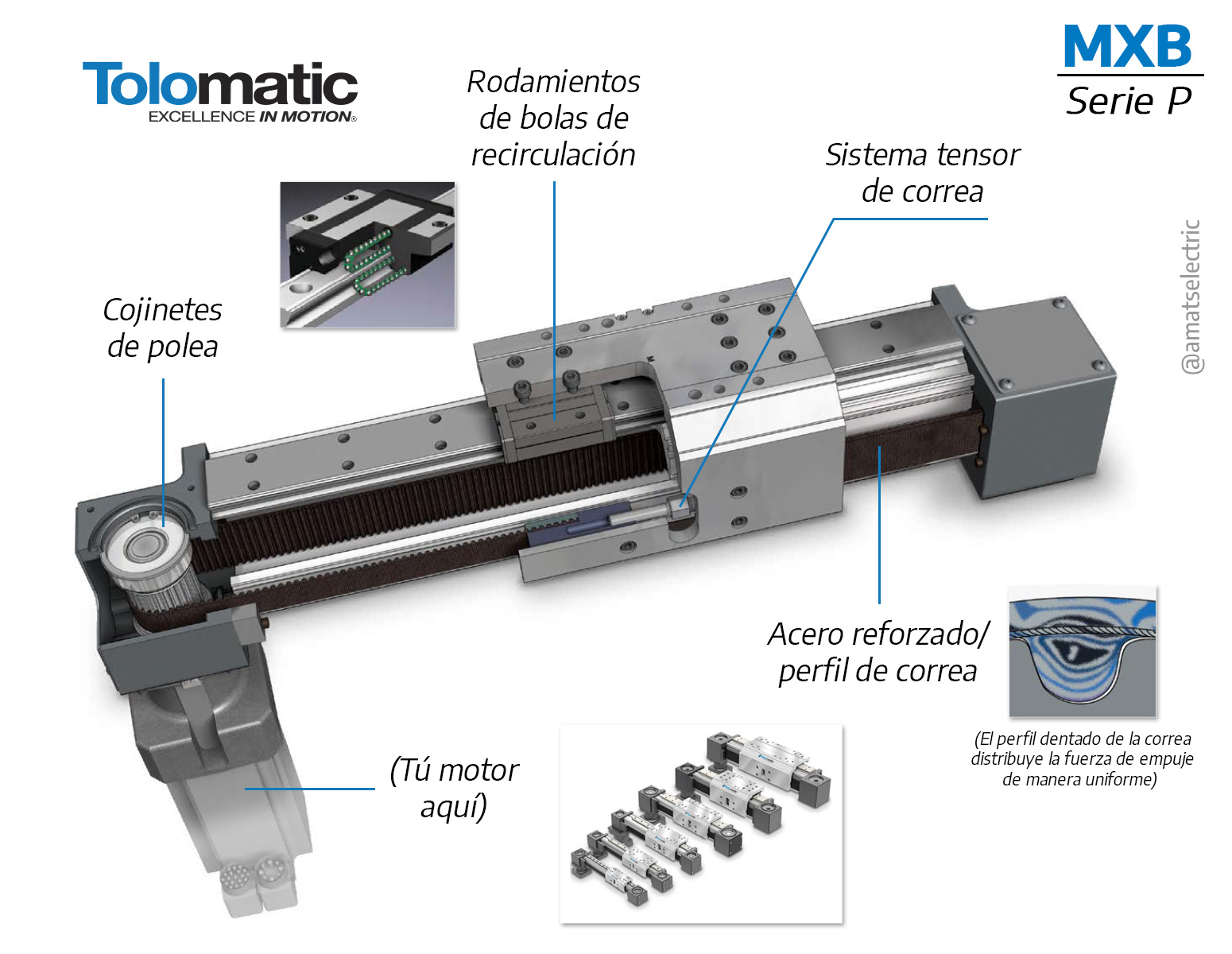

ACTUADOR DE SERVICIO PESADO "MXB-P"
Con soporte de rodamiento de riel perfilado y un tren de transmisión por correa para mover cargas pesadas a altas velocidades.

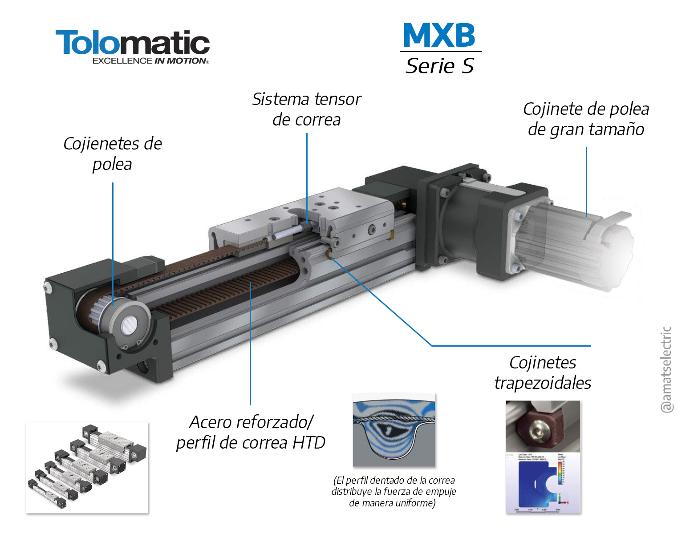

ACTUADOR DE TRANSMISIÓN "MXB-S"
Actuador lineal, con transmisión por correa para uso en aplicaciones que requieren transporte de carga ligera/moderada con guía y altas velocidades.
- Carrera máxima 10516
- Fuerza máxima 1859 N
- Velocidad máxima 3180/2540 mm/s
- Carga máxima 586/236 kg
- IP44
- Aluminio anodizado con acero inoxidable
- Para aplicaciones con velocidad elevada, alcance mayor y de baja inercia
