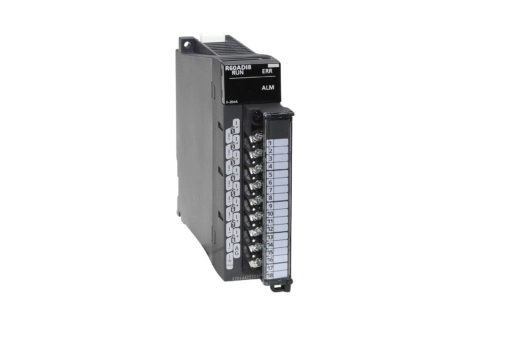

R60ADI8

Módulo de entrada analógica de corriente

Características principales:

• Canales analógicos: 8 entradas de corriente.

• Rangos de entrada soportados:

  • 0…20 mA (resistencia de 250 Ω)

  • 4…20 mA (resistencia de 250 Ω), con modo extendido disponible.

• Resolución de conversión (A/D): 16‑bit signed → valores de –32 768 a +32 767.

• Resolución efectiva por rango:

  • 0–20 mA → 32 000 pasos (~625 nA)

  • 4–20 mA → 32 000 pasos (~500 nA)

  • Modos extendidos: hasta ±32 000 → ~190.7 nA.

• Precisión: ±0.1 % (a 25 °C ±5 °C), ±0.3 % (0–55 °C).

• Velocidad de conversión: 80 μs por canal.

• Corriente máxima de entrada: ±30 mA.

• Aislamiento: Photocoupler entre terminales y fuente del PLC; sin aislamiento entre canales.

• Tensión dieléctrica / aislamiento interno: 500 VAC rms por 1 minuto; resistencia ≥10 MΩ a 500 V DC.

• Conexión física: Terminal block de 18 puntos con tornillos M3.

• Puntos I/O internos asignables: 16 “intelligent points”.

• Consumo interno: 0.22 A a 5 V DC.

• Dimensiones:

  • Altura: 106 mm (con montura base: 98 mm)

  • Ancho: 27.8 mm

  • Profundidad: 131 mm

  • Peso: ~0.17 kg
