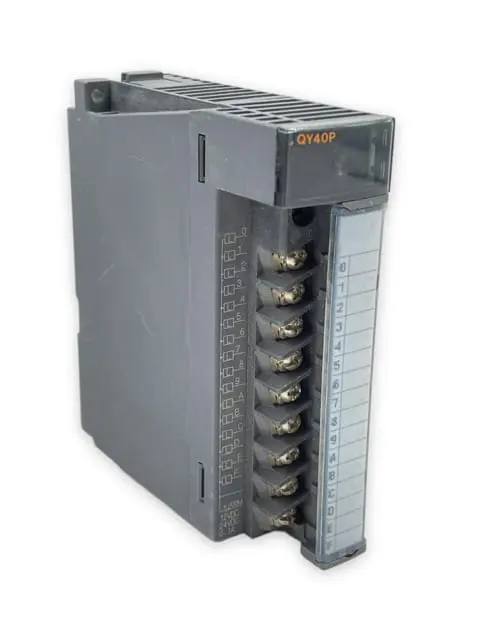

QY40P

Módulo de salida digital por transistores (Transistor Output Unit, Sink Type)

Características principales:

• Salidas digitales: 16 puntos de salida (16 DO), tipo transistor (sink).

• Voltaje de carga nominal: De 12 a 24 V DC.

• Corriente máxima por punto: 0.1 A

• Corriente común máxima: 1.6 A (en base a 0.1 A por punto)

• Modo de conexión: Tipo sink (común positivo, carga conecta a tierra).

• Aislamiento y resistencia dieléctrica:

  • Aislamiento mediante optoacopladores (photocoupler)

  • Tensión soportada: 560 V AC (rms), 3 ciclos (hasta 2000 m altitud)

• Protección / filtrado: Incluye supresor de sobretensión (Zener), resistencia de aislamiento ≥ 10 MΩ, y grado de protección frontal IP2X.

• Indicadores visuales: LED por salida, para monitorear estados activamente.

• Conexión física:

  • Terminal block de 18 puntos con tornillos M3

  • Requiere cableado de núcleo de 0.3 mm² a 0.75 mm²

• Consumo interno: Aprox. 65 mA @ 5 V DC con todas las salidas activas (valor típico).

• Dimensiones y peso:

  • Altura: 98 mm

  • Ancho: 27.4 mm

  • Profundidad: 90 mm

  • Peso: ~0.16 kg
