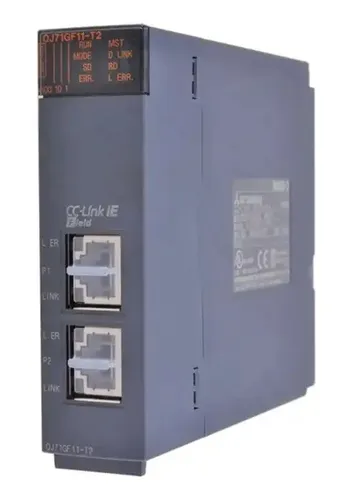

QJ71GF11-T2 1

Módulo de red CC-Link IE Field (serie MELSEC-Q QnU)

Características principales:

• Protocolos y funciones: Compatible con CC-Link IE Field, cumple funciones de estación Master o Local, ideal para redes industriales robustas.

• Velocidad de comunicación: 1 Gbps (Gigabit Ethernet), sobre cable Cat 5e o superior (STP recomendado).

• Topología de red soportada: Línea, estrella, anillo — combinables entre sí.

• Alcances máximos:

  • Línea: hasta 12 km con hasta 120 estaciones

  • Anillo: hasta 12.1 km

  • Alcance entre estaciones: hasta 100 m

• Capacidad de red: Incluye hasta 121 estaciones (1 Master + 120 Locales), y hasta 239 redes por controlador.

• Buffer de datos:

  • RX/RY: hasta 16K puntos

  • RWr/RWw: hasta 8K puntos

  • Buffer de envío estimado: desde 1K hasta 2K puntos según configuración

• Asignación I/O estructurada:
  32 puntos asignables con tipo “Intelligent”.

• Consumo interno: 0.85 A @ 5 V DC

• Dimensiones y peso:

  • Alto: 98 mm • Ancho: 27.4 mm • Profundidad: 115 mm

  • Peso: aprox. 0.18 kg

• Certificaciones: UL, cUL, CE (EMC / RoHS), KC, LR, NK, DNV, ABS, RINA, BV, EAC — cumple normas industriales y marítimas exigentes.
