General
| Número de parte | MR-J4-40B-RJ |
|---|---|
| Montaje lado a lado | Sí |
Alimentación
| Circuito principal – Voltaje / frecuencia | Trifásica o monofásica 200 a 240 VCA, 50/60 Hz |
|---|---|
| Circuito principal – Corriente nominal (A) | 2.6 |
| Circuito principal – Variación de voltaje admisible | Trifásica o monofásica 170 a 264 VCA |
| Circuito principal – Variación de frecuencia admisible | ±5 % máximo |
| Circuito de control – Voltaje / frecuencia | Monofásica 200 a 240 VCA, 50/60 Hz |
| Circuito de control – Corriente nominal (A) | 0.2 |
| Circuito de control – Variación de voltaje admisible | Monofásica 170 a 264 VCA |
| Circuito de control – Variación de frecuencia admisible | ±5 % máximo |
| Circuito de control – Consumo de energía (W) | 30 |
| Fuente de interfaz | 24 VCD ±10 % (corriente requerida: 0.3 A, incluye señales de CN8) |
Capacidad nominal
| Salida – Voltaje nominal | Trifásica 170 VCA |
|---|---|
| Salida – Corriente nominal (A) | 2.8 |
Entradas y salidas
| Pulsos de salida del encoder | Compatible (pulsos fase A/B/Z) |
|---|---|
| Monitor analógico | 2 canales |
Comunicación
| Ciclo de comunicación SSCNET III/H | 0.222 ms, 0.444 ms, 0.888 ms |
|---|---|
| Función de comunicación | USB: conexión a PC (compatible con MR Configurator2) |
Control y funciones
| Método de control | PWM senoidal / control de corriente |
|---|---|
| Funciones del servo | Control avanzado de supresión de vibración II, filtro adaptativo II, filtro robusto, autoajuste, ajuste de un toque, función Tough Drive, registrador de operación, control de apriete y prensado, diagnóstico de la máquina, monitoreo de energía, operación maestro-esclavo, medición con escala lineal, modo compatible con MR-J3, control Super Trace, compensación de juego mecánico |
| Funciones de protección | Sobrecorriente, sobrevoltaje regenerativo, sobrecarga (térmico electrónico), sobrecalentamiento del motor, error de encoder, error regenerativo, bajo voltaje, falla momentánea de energía, sobrevelocidad, error de posición excesivo, detección de polo magnético, falla de control del servo lineal |
Seguridad funcional
| Función de seguridad | STO (IEC/EN 61800-5-2) |
|---|---|
| Respuesta | 8 ms o menos (entrada STO apagada, corte de energía) |
| Entrada de pulso de prueba (STO) | Pulso de prueba: 1 a 25 Hz; tiempo apagado: 1 ms máx. |
| Tiempo medio a falla peligrosa (MTTFd) | 100 años o más |
| Cobertura de diagnóstico (DC) | Media (90 % a 99 %) |
| Probabilidad de falla peligrosa por hora (PFH) | 1.68 x 10-10 [1/h] |
Freno y regeneración
| Potencia regenerativa admisible – Resistencia regenerativa integrada (W) | 10 |
|---|---|
| Freno dinámico | Integrado |
Condiciones ambientales
| Construcción (grado IP) | Enfriamiento natural, abierto (IP20) |
|---|---|
| Temperatura ambiente | 0 a 55 °C (sin congelación); almacenamiento: -20 a 65 °C (sin congelación) |
| Humedad ambiente | 90 % HR máximo (sin condensación); almacenamiento: 90 % HR máximo (sin condensación) |
| Atmósfera | Interior, sin luz solar directa; sin gases corrosivos o inflamables, neblina de aceite ni polvo |
| Altitud | 1000 m s. n. m. o menos |
| Resistencia a vibración | 5.9 m/s² de 10 a 55 Hz (ejes X, Y y Z) |
Dimensiones y peso
| Peso (kg) | 1.0 |
|---|
Datos técnicos del fabricante (Mitsubishi Electric). Confírmalos con la hoja técnica antes de instalar.
¿Necesitas un dato que no aparece? Pregúntanos por WhatsApp y te enviamos la hoja técnica.

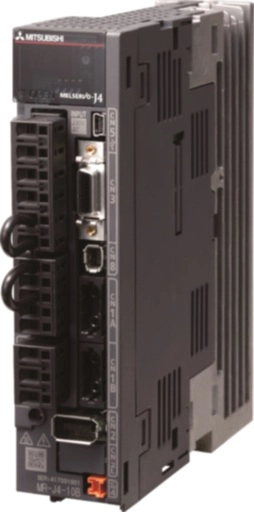

Amplificador servo AC MELSERVO J4
Características principales:
Potencia nominal: 0,4 kW (400 W) — ideal para tareas de precisión compactas.
Corriente nominal: Aproximadamente 2,8 A, para suministro de 200–240 VAC (monofásica o trifásica), o 283–340 VDC.
Interfaz de comunicación: SSCNET III/H, ideal para sincronización rápida en sistemas multi-eje.
Funciones integradas:
Freno dinámico incorporado (para detenciones controladas).
Resistencia regenerativa integrada (recupera energía en desaceleración).
Compatible con STO (Safe Torque Off) para seguridad funcional.
Protección ambiental: Grado IP20, sin sellado externo.
Dimensiones: ~40 mm ancho × 168 mm alto × 170 mm profundidad.
Peso: Aproximadamente 1 kg — versión Light 1, compacta y fácil de integrar.
