General
| Número de parte | GS2107-WTBD-N |
|---|---|
| Categoría | GS21 / GS2107 |
| Software compatible | GT Designer3 versión 1.250L o posterior |
Alimentación
| Alimentación | 24 VCD |
|---|---|
| Voltaje de alimentación | 24 VCD (+10 %, −15 %), rizo de 200 mV o menos |
| Consumo de energía | 6.5 W (271 mA a 24 V) o menos |
| Corriente de arranque | 17 A o menos (6 ms, a 25 °C, carga máxima) |
| Tiempo admisible de falla momentánea de energía | 5 ms o menos |
Comunicación
| RS-422/485 | 1 canal; velocidad: 115200/57600/38400/19200/9600/4800 bps; conector: D-Sub de 9 pines (hembra) |
|---|---|
| RS-232 | 1 canal; velocidad: 115200/57600/38400/19200/9600/4800 bps; conector: D-Sub de 9 pines (macho) |
| Ethernet | Transmisión: 100BASE-TX, 10BASE-T, 1 canal; conector: RJ-45 |
| USB | USB 2.0 de 12 Mbps, 1 canal; conector: Mini-B |
| Tarjeta SD | Compatible con SD, 1 canal; tarjetas: SDHC y SD |
Pantalla y operación
| Tamaño de pantalla | 7" WVGA |
|---|---|
| Pantalla | TFT a color |
| Colores | 65,536 colores |
| Color del marco | Negro |
| Con luz de fondo apagada | 3.8 W (158 mA a 24 V) o menos |
| Resolución | 800 × 480 puntos |
| Área visible (ancho × alto) mm (pulg.) | 154 × 85.9 (6.06 × 3.38 pulg.), horizontal |
| Número de caracteres | Fuente de 16 puntos: 50 caracteres × 30 líneas |
| Luz de fondo | LED (no reemplazable); apagado y protector de pantalla configurables |
| Panel táctil – Tipo | Resistivo analógico |
| Panel táctil – Tamaño mínimo de tecla | Mínimo 2 × 2 puntos por tecla |
| Panel táctil – Pulsación simultánea | No admite pulsación simultánea (un solo punto) |
| Panel táctil – Vida útil | 1 millón de pulsaciones (fuerza ≤ 0.98 N) |
| Zumbador | Tono único (largo / corto / apagado) |
Memoria y programa
| Unidad C | Flash interna de 15 MB para proyecto y sistema operativo; 100,000 escrituras |
|---|
Condiciones ambientales
| Inmunidad al ruido | Cumple IEC 61000-4-4, 2 kV (línea de alimentación) |
|---|---|
| Rigidez dieléctrica | 350 VCA por 1 minuto entre alimentación y tierra |
| Resistencia de aislamiento | 10 MΩ o más con megóhmetro (500 VCD entre alimentación y tierra) |
| Grado de protección | IP65F (solo el frente) |
Dimensiones y peso
| Dimensiones (ancho × alto × fondo) mm (pulg.) | 206 × 155 × 50 (8.11 × 6.11 × 1.97 pulg.) |
|---|---|
| Recorte en tablero (ancho × alto) mm (pulg.) | 191 × 137 (7.52 × 5.40 pulg.) |
| Peso sin soportes (kg) | 0.9 |
Datos técnicos del fabricante (Mitsubishi Electric). Confírmalos con la hoja técnica antes de instalar.
¿Necesitas un dato que no aparece? Pregúntanos por WhatsApp y te enviamos la hoja técnica.

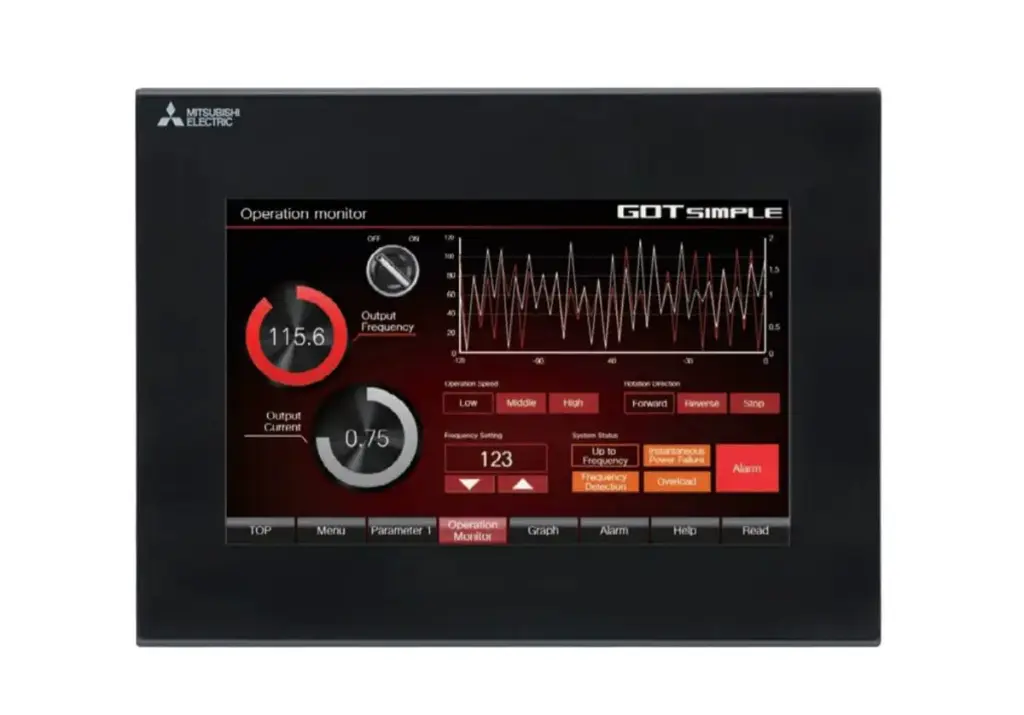

HMI pantalla táctil 7″ TFT WVGA
Características principales:
Pantalla: TFT color de 7″ WVGA (800 × 480 píxeles), 65.536 colores, brillo ajustable, retroiluminación LED.
Touch: Panel táctil de tipo resistivo, para un solo punto de contacto.
Memoria interna: 15 MB (tipo Flash) para almacenamiento de proyectos y sistema.
Interfaces incluidas:
Ethernet (1), RS-232 (1), RS-422/485 (1)
USB (host), SD card (compatible hasta SDHC de 32 GB)
Alimentación: 24 V DC.
Carcasa y protección: Frente con protección IP65F (frente resistente al polvo y chorros).
Dimensiones y peso:
Tamaño externo: 206 × 155 × 50 mm (An × Al × Pr)
Corte en panel: 191 × 137 mm (An × Al)
Peso: ~0,9 kg
Funciones útiles:
Control simple y logging (registro) de datos.
Actúa como gateway para programar y ajustar PLCs sin cambiar cables (FA transparent function).
Compatible con protocolos como Modbus, Ethernet y CC-Link IE Field Basic.
Entorno de operación:
Temperatura de trabajo: 0 °C a 50 °C
Almacenamiento: −20 °C a 60 °C
Humedad: 10 % a 90 % HR sin condensación
Resistencia a vibraciones y golpes según IEC 61131-2.
Certificaciones: CE, UL/cUL, UKCA, EAC, RoHS.
