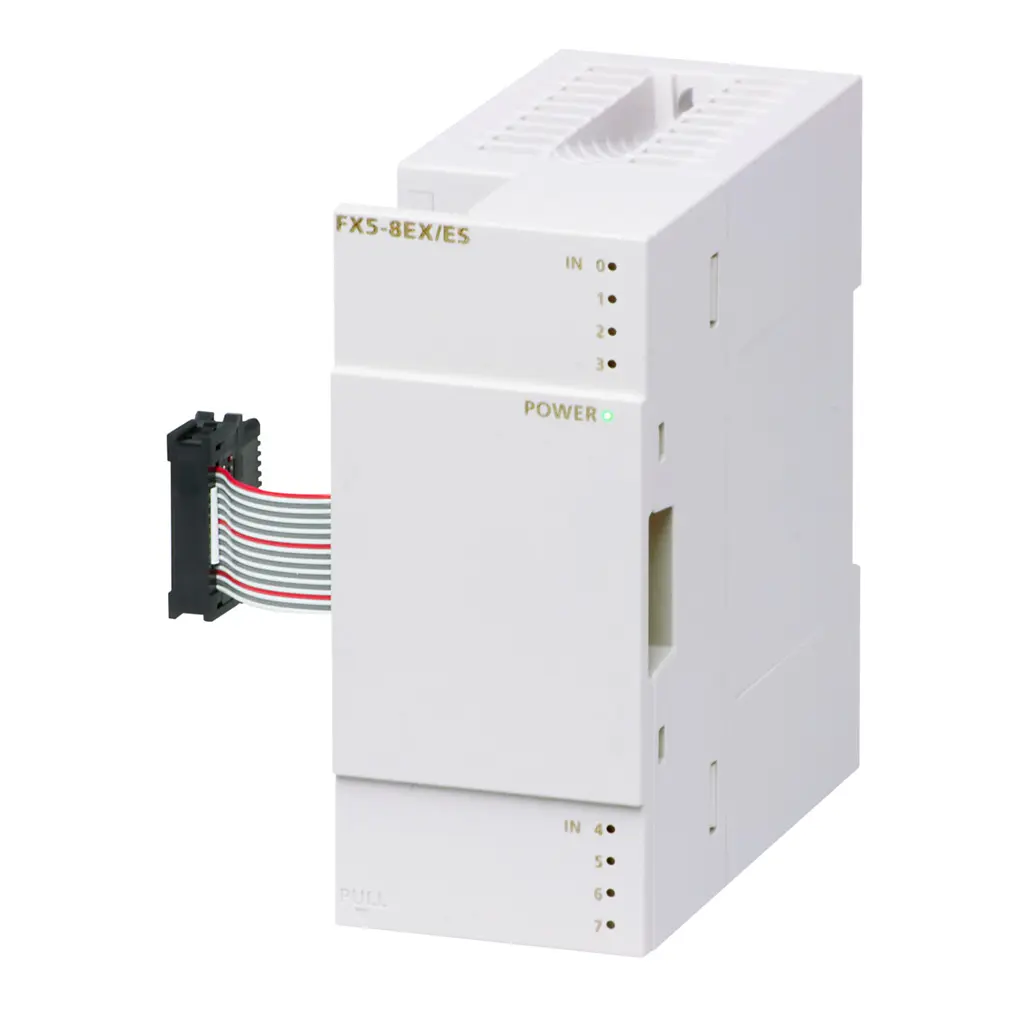

FX5-8EX/ES 1

Módulo de entrada digital

Características principales:

• Entradas: 8 canales digitales, configurables como sink o source, a 24 V DC.

• Tipo de conexión: Terminal de tornillo M3, fácil montaje en riel DIN.

• Tensión de operación: 24 V DC (±20 % / –15 %), consumo aproximado de 75 mA desde la fuente de 24 V; adicional unos 50 mA desde los 5 V del PLC.

• Sensibilidad de entrada:

  • ON: ≥ 4.0 mA

  • OFF: ≤ 1.5 mA

  • Impedancia: 5.6 kΩ

• Velocidad de respuesta:

  • ON: ≤ 50 µs

  • OFF: ≤ 150 µs

• Aislamiento: Fotocoplador entre el circuito de entrada y el PLC. LEDs individuales indican estado activo de cada canal.

• Compatibilidad de CPU: Funciona con los CPU FX5U y FX5UC (requiere FX5-CNV‑IFC o FX5-C1PS‑5V para comunicaciones, si corresponde).

• Peso: Aproximadamente 0.2 kg (200 g).
