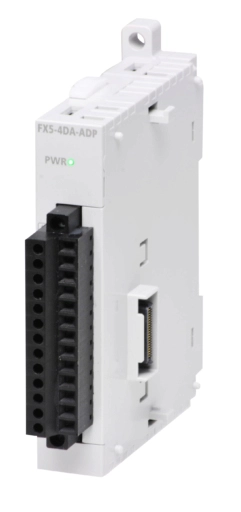

FX5-4DA-ADP

Módulo adaptador de salida analógica (4 canales) para PLC MELSEC iQ-F (FX5)

Características principales:

• Canales de salida: 4 salidas analógicas para voltaje o corriente (expansión del módulo analógico integrado del PLC).

• Resolución A/D: 14 bits (valor binario digital).

• Rangos de salida:

  • Voltaje: –10 V a +10 V DC (carga externa de 1 kΩ a 1 MΩ)

  • Corriente: 0 a 20 mA DC (carga externa hasta 500 Ω)

• Precisión full-scale:

  • ±0.1 % (±20 mV o ±20 µA) a 25 ± 5 °C

  • ±0.2 % (±40 mV o ±40 µA) entre –20 °C y 55 °C

• Velocidad de conversión (D/A): Máximo de 950 µs por canal.

• Aislamiento: Fotocoplador entre terminales de salida y el PLC; no hay aislamiento entre canales.

• Consumo de puntos digitales: 0 puntos del PLC ocupados.

• Alimentación:

  • Circuito D/A: 24 V DC ±20 % / –15 %, consumo ~160 mA

  • Interfaz interna: 5 V DC, ~10 mA

• Dimensiones y peso:

  • Peso: aprox. 0.1 kg
    – Dimensiones (según manual): ~106 mm × 17.6 mm × 89 mm

• Certificaciones: Cumple con directiva EMC (CE), UL/cUL y UKCA
