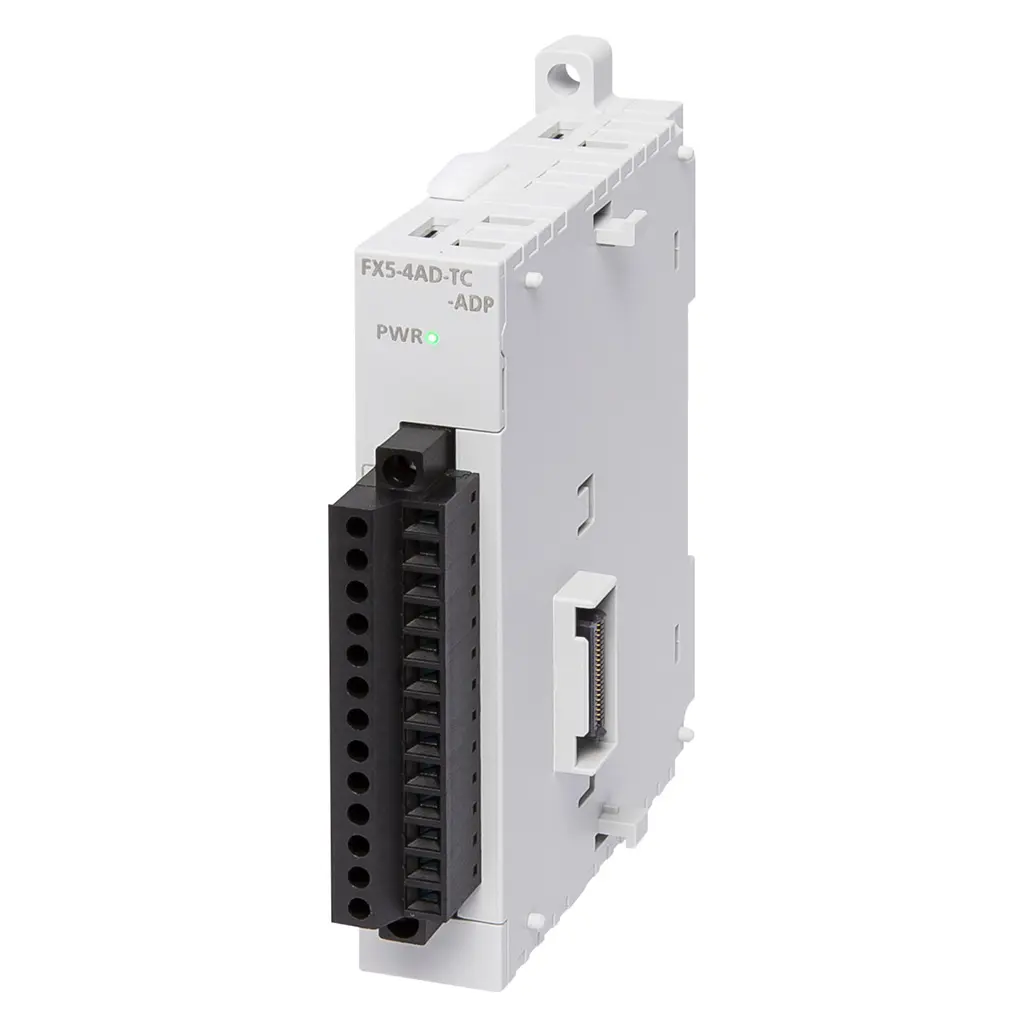

FX5-4AD-TC-ADP 1

Módulo adaptador de entrada de termopares (4 canales) para PLC MELSEC iQ-F (FX5)

Características principales:

• Canales disponibles: 4 entradas analógicas dedicadas exclusivamente a sensores de termopar de tipo K, J, T, B, R y S, según estándar JIS C 1602‑1995.

• Formato de lectura: Conversión a valor digital de 16 bits con signo, incluyendo decimales de temperatura.

• Rangos de medición (temperatura):

  • K: –200 a +1200 °C (–328 a +2192 °F)

  • J: –40 a +750 °C (–40 a +1382 °F)

  • T: –200 a +350 °C (–328 a +662 °F)

  • B: 600 a 1700 °C (1112 a 3092 °F)

  • R / S: 0 a 1600 °C (32 a 2912 °F)

• Precisión (full-scale): Requiere del calentamiento del módulo por 45 minutos antes de uso. A ±25 °C ambiente: ±3.7 °C (K), ±2.8 °C (J), ±3.1 °C (T), ±3.5 °C (B), ±3.7 °C (R/S). Se amplía según las temperaturas extremas operativas.

• Resolución mínima: 0.1 °C (ó 0.1–0.3 °C para B/R/S); en Fahrenheit: 0.1 °F (hasta 0.6 °F para B/R/S).

• Velocidad de conversión: Aprox. 85 ms por canal.

• Aislamiento eléctrico: Fotocoplador entre entradas y CPU; sin aislamiento entre canales.

• Uso de puntos del PLC: No requiere puntos digitales (0 puntos de E/S usados).

• Alimentación del módulo:

  • 24 V DC → 20 mA (circuito de conversión A/D)

  • 5 V DC → 10 mA (interfaz)

• Dimensiones / Peso:

  • Dimensiones: 106 mm (alto) × 17.6 mm (ancho) × 89.1 mm (profundidad)

  • Peso: Aproximadamente 0.1 kg

• Certificaciones y cumplimiento: EMC (CE), UL/cUL, UKCA. Además, cuenta con protecciones contra sobretensión y aislamiento robusto eléctrico.
