General
| Número de parte | FX5-485ADP |
|---|---|
| PLC compatibles | FX5U/FX5UC/FX5UJ/FX5S |
Alimentación
| Voltaje nominal | 5 VCD; 24 VCD |
|---|---|
| Consumo de corriente | 20 mA / 5 V DC30 mA / 24 VCD |
Dimensiones y peso
| Peso (kg) | 0.08 |
|---|---|
| Dimensiones (ancho × alto × fondo) mm | 17.6 × 106 × 89.1 |
Normas y certificaciones
| Certificaciones | UL · cUL · CE |
|---|
Datos técnicos del fabricante (Mitsubishi Electric). Confírmalos con la hoja técnica antes de instalar.
¿Necesitas un dato que no aparece? Pregúntanos por WhatsApp y te enviamos la hoja técnica.

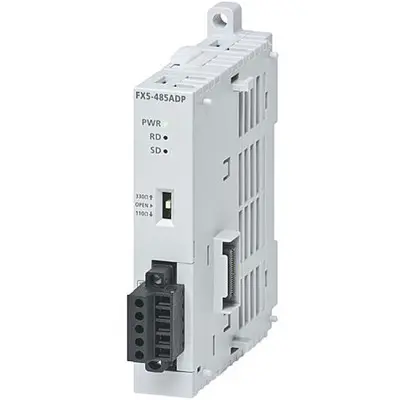

Adaptador de comunicación RS-485/RS-422 para PLCs FX5
Características principales:
Canales ocupados: No consume puntos de I/O del PLC (0 points used).
Peso estimado: Aproximadamente 80 g.
Distancia máxima de transmisión:
Solo FX5‑485ADP: hasta 1,200 m
Combinado con FX3U‑485ADP: hasta 500 m
Otras configuraciones: limitado a 50 m
Protocolos y velocidades soportados:
MC Protocol: Format 1/4/5 (3C/4C frames), half-duplex, bidireccional
N:N Network: 38,400 bps
Non-Protocol: half/full duplex hasta 115,200 bps
Parallel Link: 115,200 bps
MODBUS (RTU): hasta 115,200 bps, 1,200 m
Inverter communication: hasta 115,200 bps (≥ 57,600 bps solo con FREQROL F‑800/A‑800).
Estándares y conectividad: Compatible con RS‑485 y RS‑422; utiliza bloque terminal tipo europeo (euroblock); aislamiento mediante fotocoplador; resistencia de terminación integrada con selector (OPEN / 110 Ω / 330 Ω).
Alimentación:
Interna (desde el PLC): 5 V DC, 20 mA
Alternativa (24 V DC): 30 mA
Dimensiones:
Ancho: 17.6 mm
Alto: 106 mm
Profundidad: 89.1 mm
Certificaciones: Cumple con normas EMC (CE) y UL/cUL.
