119473

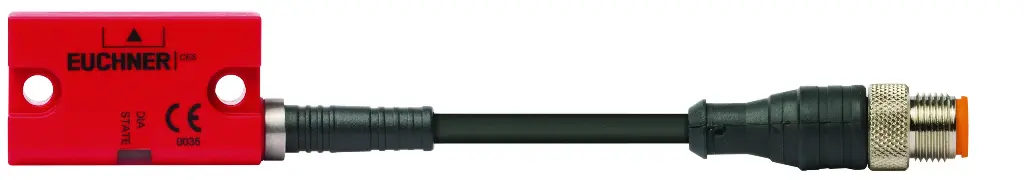

Interruptor de seguridad sin contacto EUCHNER CES-I-AR-U-C04 – tecnología Unicode de transponders, sin bloqueo mecánico, diseño rectangular (42×25 mm), cable M12 de 8 pines, 1 m

Características principales:

• Tipo de dispositivo: Interruptor de seguridad sin contacto, multicode Unicode, diseñado para detectar solo actuadores enseñados (último enseñado) — mayor flexibilidad y seguridad.

• Salidas de seguridad: Dos salidas de seguridad redundantes (semicondutor) con monitoreo interno de cortocircuito — apto para Categoría 4 / PL e (EN ISO 13849-1) y SIL 3 (EN IEC 62061).

• Indicadores LED integrados:

  • STATE (estado)

  • DIA (diagnóstico)

• Conexión eléctrica: Conector M12 macho de 8 pines; asignación:
  1 = IB (enable B, blanco),
  2 = UB (+24 V, marrón),
  3 = OA (salida A, verde),
  4 = OB (salida B, amarillo),
  5 = OUT (monitoreo, gris),
  6 = IA (enable A, púrpura),
  7 = 0 V (azul),
  8 = RST (reset, rojo)

• Distancia de operación: Mínimo de 6 mm en un acercamiento lateral, para garantizar buen rango de actuación con el actuador CES-A-BBN-C04.

• Aplicación en cadenas: Admite conexión en serie de hasta 20 interruptores (CES-AR). Se vigila cada salida con pulsos; requiere que el sistema a monte soporte señales tipo PNP.
