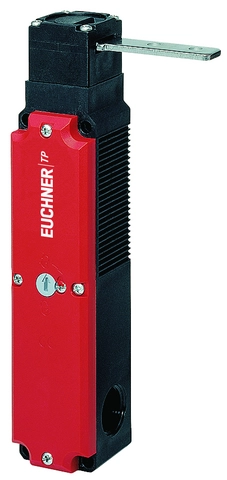

Interruptor de seguridad EUCHNER TP3-2131A024M – bloqueo por solenoide, 3 entradas M20, desbloqueo auxiliar, IP67

Características principales:

• Tipo de dispositivo: Interruptor de seguridad TP con principio de bloqueo sin tensión (“power‑to‑unlock”), ideal para resguardos; desbloqueo por solenoide cuando se energiza.

• Entradas de cable: 3 entradas M20 × 1,5 para conexiones sencillas y flexibles.

• Contactos eléctricos:

  • Bloqueo: 2 contactos de apertura positiva (NC) y 1 contacto NO positivo para el monitoreo del bloqueo.

  • Puerta: 1 contacto de posición NC para supervisión de la puerta.

• Desbloqueo auxiliar: Permite acceso manual (con llave o herramienta) ante fallos; debe protegerse contra uso indebido (precinto o sellado).

• Dirección de activación: Ajustable horizontal o vertical en pasos de 90°; incluye recorrido por inercia mejorado en orientación horizontal.

• Valores eléctricos:

  • Fusible máximo: 4 A gG

  • Consumo de energía: 8 W

  • Sección de cable: 0,34–1,5 mm²

  • Aislamiento: Ui 250 V, sobretensión Uimp 2,5 kV

  • Categorías de uso: AC‑15 (4 A @ 230 V), DC‑13 (4 A @ 24 V)

  • Tensión de solenoide: AC/DC 24 V (‑15 %/+10 %), ciclo de trabajo del 100 %

  • Corriente mínima de conmutación: 1 mA @ 24 V, tensión mínima: 12 V @ 10 mA

  • Corriente térmica nominal: 4 A

• Valores mecánicos y ambientales:

  • Velocidad máxima de operación: 20 m/min

  • Fuerzas: extracción 20 N, actuación 10 N, retención 10 N

  • Vida mecánica: 1 × 10⁶ ciclos

  • Orientación de instalación: cualquiera

  • Protección: IP67

  • Temperatura: operación –20 °C a +55 °C; almacenamiento –25 °C a +70 °C

  • Materiales: contactos de aleación de plata con baño de oro; carcasa de termoplástico reforzado.

• Fuerzas de bloqueo: Fₘₐₓ 1 300 N; Fₓₕ (retención) 1 000 N.

• Seguridad funcional: Vida útil B10d de 3 × 10⁶ ciclos o misión de 20 años (monitorización de bloqueo y puerta, válidos para DC‑13 100 mA/24 V).

• Compatibilidad con actuadores:

  • Con ACTUATOR‑P‑GNT: recorrido horizontal 7 mm

  • Con ACTUATOR‑P‑GT: recorrido horizontal 2 mm, vertical 1,5 mm.

• Especificaciones adicionales:

  • Peso bruto: 0,46 kg

  • Arancel: 85365019000

  • ECLASS: 27‑27‑26‑03 (interruptor de seguridad con control de resguardo)
