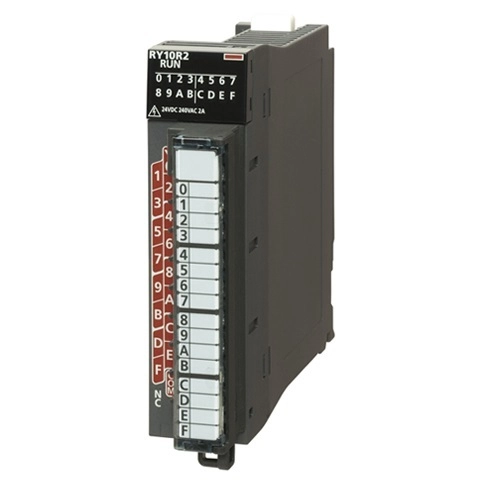

RY10R2 1

Módulo de salida por relé (Relay Output Module)

Características principales:

• Tipo de salida: Relé (Contact Output) con contactos normalmente abiertos (NO).

• Número de salidas: 16 canales.

• Voltaje y corriente nominal por punto:

  • 24 V DC a 2 A (carga resistiva)

  • 240 V AC a 2 A (cosφ = 1)

  • Corriente común máxima: 8 A

• Carga mínima conmutable: 5 V DC a 1 mA.

• Máxima tensión de conmutación: 264 V AC / 125 V DC.

• Durabilidad de contactos (vida útil):

  • Comportamiento mecánico: ≥ 20 millones de ciclos

  • Eléctrico: hasta 300 000 ciclos dependiendo de condiciones

• Frecuencia de conmutación: Máximo 3 600 veces/hora.

• Tiempo de respuesta:

  • OFF → ON: ≤ 10 ms

  • ON → OFF: ≤ 12 ms

• Supresor y fusible: No incluídos (sin supresor interno ni fusible).

• Terminal común: 16 puntos por bloque común.

• Aislamiento / protección:

  • Fiabilidad dieléctrica: 2300 VAC rms por 1 minuto

  • Resistencia de aislamiento: ≥ 10 MΩ (a 500 V DC)

  • Protección frontal: IP1X

• Conexión física: Bloque de terminales, tornillos tipo M3, 18 puntos.

• Asignación interna de I/O: 16 puntos inteligentes.

• Consumo interno (5 V DC): Aprox. 450 mA cuando todos los puntos están activos.

• Dimensiones y peso:

  • Altura: 106 mm (98 mm sin base de montaje)

  • Ancho: 27.8 mm

  • Profundidad: 131 mm

  • Peso: 0.22 kg
