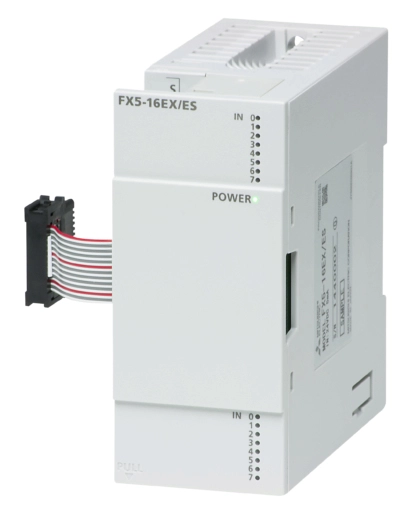

FX5-16EX/ES

Módulo de expansión digital

Características principales:

• Entradas digitales:

  • 16 puntos configurables en modalidad sink o source — adaptabilidad total al tipo de sensor.

• Tipo de conexión: Terminal tipo tornillo de screw‑clamp (M3), instalación sencilla sobre riel DIN.

• Tensión de entrada: 24 V DC (+20 % / –15 %) con una corriente de activación aproximada de 4 mA por punto y una impedancia de entrada de 5.6 kΩ.

• Sensibilidad:

  • ON: ≥ 3.0 mA

  • OFF: ≤ 1.5 mA

• Tiempo de respuesta:

  • ON: ≤ 50 µs

  • OFF: ≤ 150 µs

• Aislamiento eléctrico: Fotocoplador entre línea de entrada y PLC, con señalización por LED en cada canal activo.

• Alimentación interna:

  • Desde el PLC: 5 V DC, consumo 100 mA.

  • Desde fuente externa (24 V DC): consumo 85 mA.

• Peso y dimensiones:

  • Aproximadamente 0.25 kg.

  • Tamaño estimado por proveedores: 40 × 90 × 83 mm.
