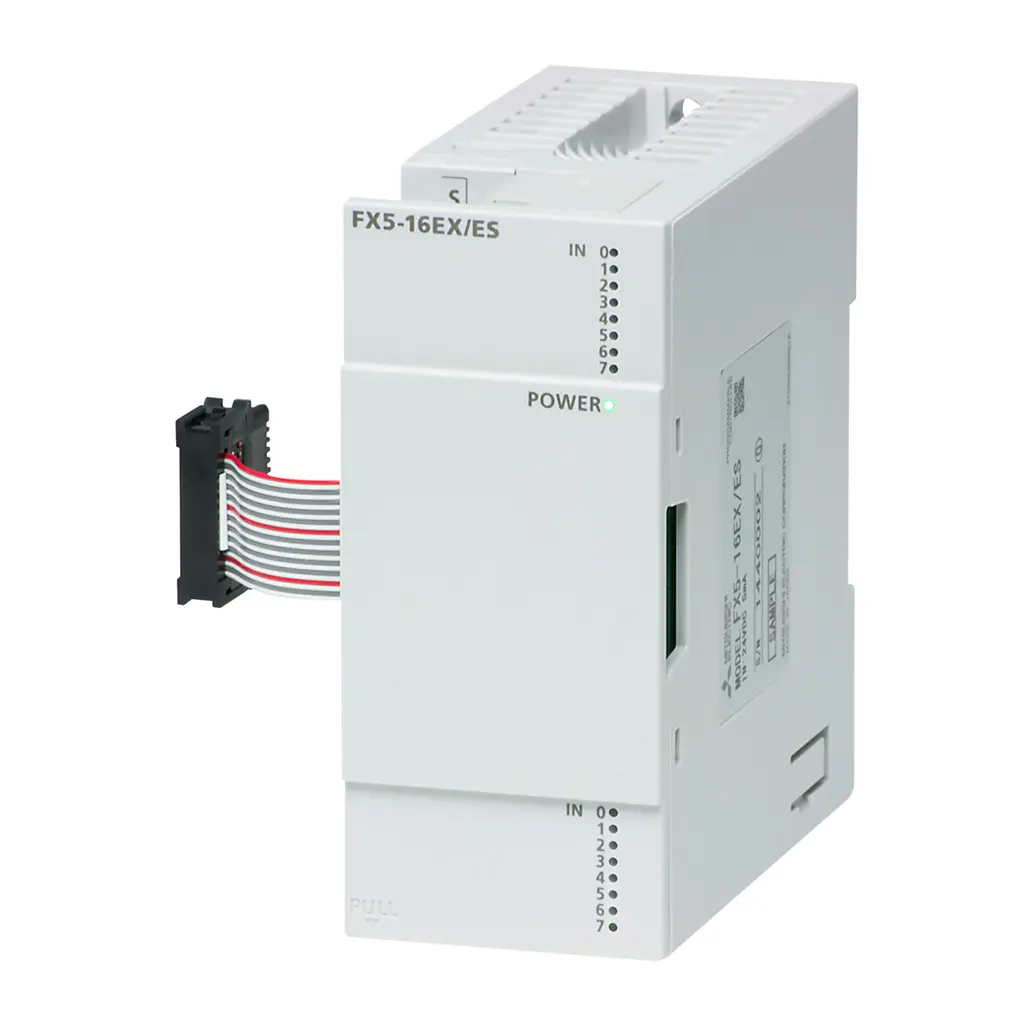

FX5-16EX/ES 1

Módulo de expansión digital para la serie MELSEC iQ-F (FX5)

Características principales:

• Entradas digitales: 16 señales configurables como sink o source, adaptándose al tipo de sensor o dispositivo conectado.

• Tipo de conexión: Terminal de tornillo M3, fácil instalación sobre riel DIN.

• Tensión de entrada: 24 V DC con tolerancia de +20 % / –15 %. Tensión de detección ≈ 4 mA; impedancia de entrada ≈ 5.6 kΩ.
  Sensibilidad de detección:

• • ON: ≥ 3.0 mA

  • OFF: ≤ 1.5 mA

• Tiempo de respuesta:

  • ON: ≤ 50 µs

  • OFF: ≤ 150 µs

• Aislamiento: Fotocoplador entre entrada y CPU, con LED indicador por canal para visualización del estado.
  Consumo de corriente:

• • Desde el PLC (5 V DC): ≈ 100 mA

  • Fuente externa (24 V DC): ≈ 85 mA
    ([turn0search0])

• Peso aproximado: ≈ 0.25 kg
