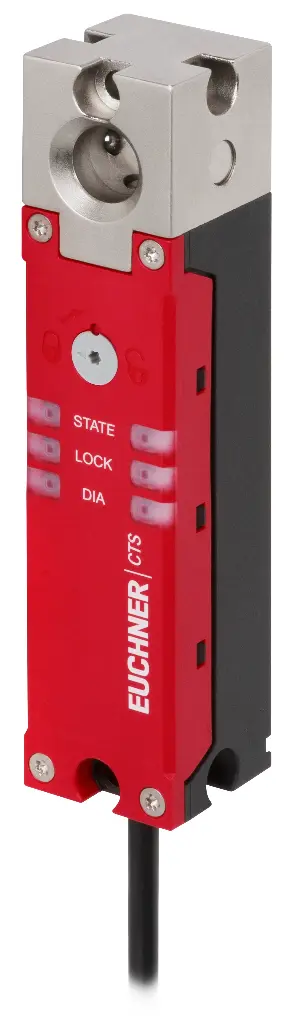

Interruptor de seguridad EUCHNER CTS-C1-BR-CC-FLX-AP-VSA – transponder multicode, conexión M12, guard locking, hasta categoría 4 / PL e

Características principales:

• Tipo de dispositivo: Transponder‑coded safety switch con monitoreo seguro de bloqueo (guard locking); actúa por resorte y se desbloquea al energizarlo (principio de corriente cerrada)

• FlexFunction: El actuador decide la configuración del switch —funciona con o sin monitoreo de bloqueo y selecciona nivel de codificación alto o bajo

• Conexión eléctrica: Cable de 25 cm con conector M12 de 8 pines

• Salida de monitores: Salidas dedicadas para vigilancia de bloqueo y posición de la puerta

• Conexión en cadena: Admite la conexión en serie de hasta 20 unidades tipo CTS‑BR o compatibles

• Rendimiento eléctrico:

  • Corriente de salida FO1A/FO1B: hasta 80 mA (codificación alta) o 75 mA (sin monitoreo de bloqueo)

• Valores mecánicos y ambientales:

  • Velocidad máximo: 20 m/min

  • Fuerza de extracción: 25 N; retención: 10 N; fuerza de bloqueo máxima: 3 900 N; normal: 3 000 N

  • Vida mecánica: 1 × 10⁶ ciclos; retardo de preparación: max. 5 s

  • Grado de protección: IP65/IP67/IP69/IP69K

  • Rango de temperatura: –20 °C a +55 °C (máx. +50 °C sin monitoreo de bloqueo)

  • Materiales: cuerpo termoplástico reforzado y cubierta de zinc fundido

• Seguridad funcional:

  • Categoría 4 / PL e, SIL 3

  • PFHD = 6.44 × 10⁻⁹/h

  • Tiempo de misión estimado: 20 años

• Datos logísticos:

  • Peso bruto: 0,555 kg

  • Partida arancelaria: 85365019000

  • ECLASS: 27‑27‑24‑05 (transponder switch with guard locking)
